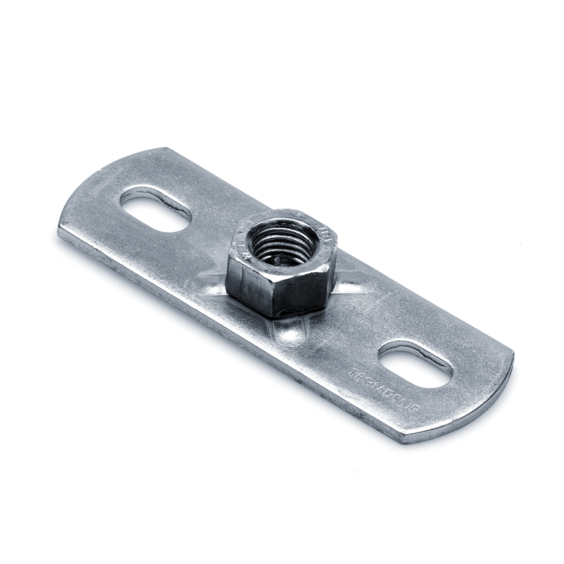

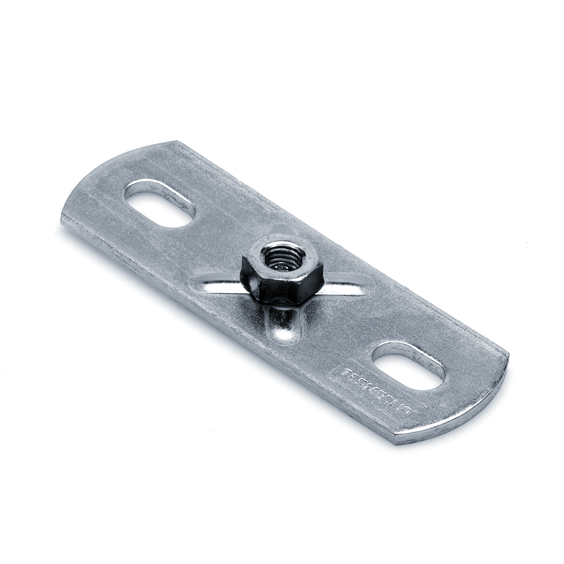

Пластина опорная для средних нагрузок 4F2
Описание:
Применяется в качестве опоры при креплении к потолку или монтажному профилю. Обеспечивает универсальное использование с полнотелыми метрическими резьбовыми соединениями. Универсальный соединитель для любого базового материала (основания).
Материал:
Сталь, гальваническое покрытие цинком

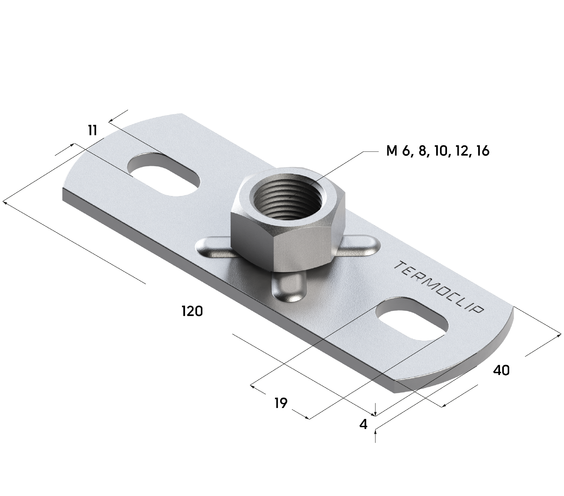

| Длина, мм | Ширина, мм | Толщина металла, мм | Гайка | Вес, кг | Артикул |
|---|---|---|---|---|---|
| 120 | 40 | 4,0 | М8 | 0,13 | 09124001 |
| 120 | 40 | 4,0 | М10 | 0,14 | 09124002 |
| 120 | 40 | 4,0 | М12 | 0,15 | 09124003 |
| 120 | 40 | 4,0 | М16 | 0,13 | 09124004 |
Нагрузки. Пластины опорные
| Наименование | Максимальная растягивающая нагрузка Frec,кН |
|---|---|
| Пластина опорная для малых нагрузок | |
| M8 | 3,0 |
| M10 | 4,0 |
| M12 | 6,0 |
| Пластина опорная для средних нагрузок | |
| М8 | 4,0 |
| M10 | 6,0 |
| M12 | 8,0 |
| M16 | 12,5 |

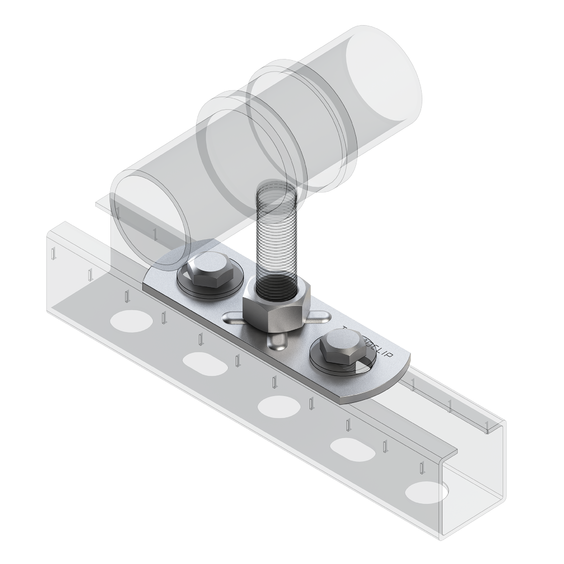

Монтаж
- Используется в качестве опоры при монтаже легких трубопроводов.
- Применяется в качестве несущей опоры для вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций инженерных сетей.
- Применяется для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при малых нагрузках.
- Возможно использование в сочетании с профилем в качестве опоры при сборке сложных узлов.
Преимущества
- Многообразные возможности монтажа в сочетании с монтажными профилями.
- Удобство регулировки в небольших диапазонах при различных узловых решениях, за счет отверстий характерной формы.
- Равномерное распределение нагрузки за счет увеличения контактной плоскости опорной пластины с основанием.
