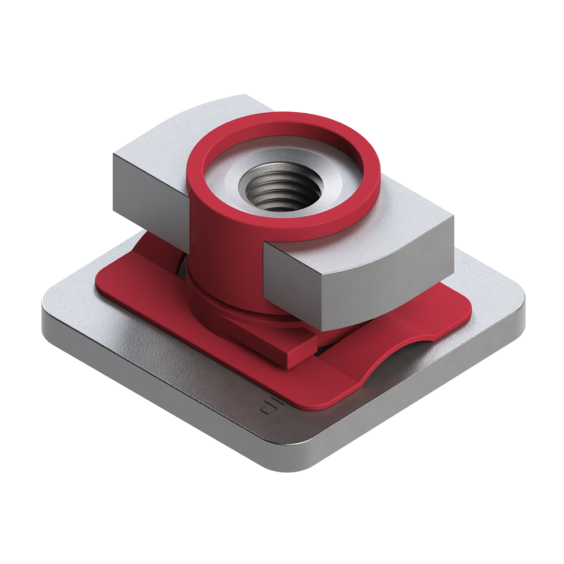

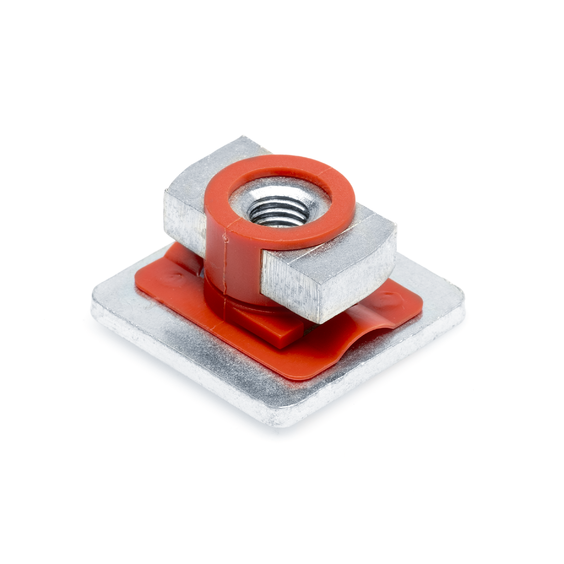

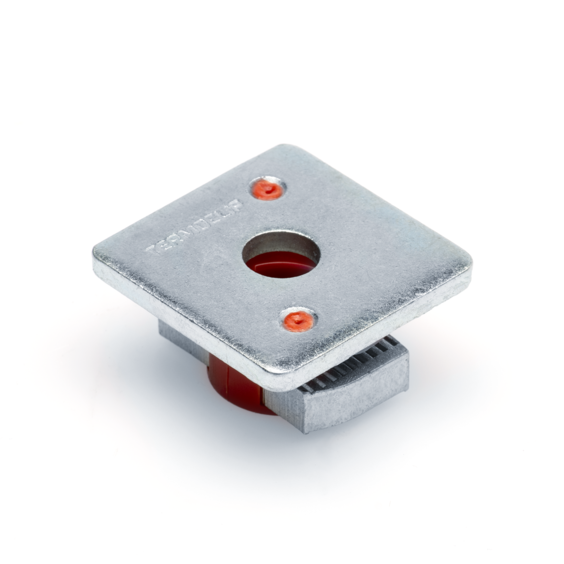

Гайка быстрого монтажа 41 8F M8/M10/M12
Описание:
Предназначена для соединения различных элементов тяжелых монтажных систем и профилей.
Материал:
Сталь, гальваническое покрытие цинком. Полиамид

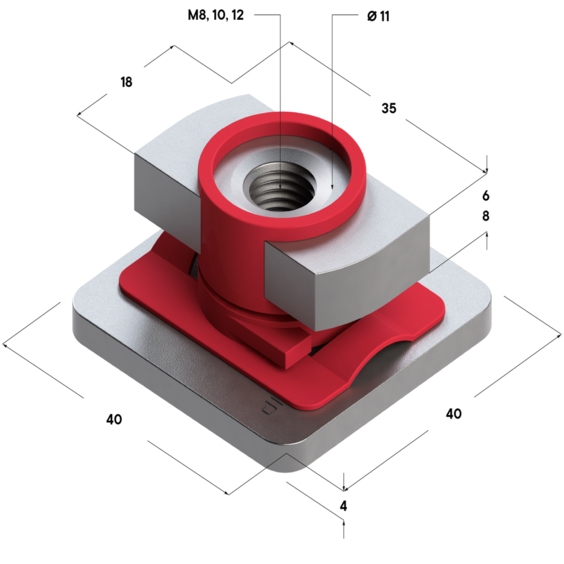

| Наименование | Длина, мм | Ширина, мм | Толщина гайки, мм | Артикул |
|---|---|---|---|---|
| 41 6F M8 | 50 | 20 | 6,0 | 09365001 |
| 41 6F M10 | 50 | 20 | 6,0 | 09365002 |
| 41 8F M8 | 50 | 20 | 8,0 | 09375001 |
| 41 8F M10 | 50 | 20 | 8,0 | 09375002 |
| 41 8F M12 | 50 | 20 | 8,0 | 09375003 |
Нагрузки. Гайки быстрого монтажа
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Гайка быстрого монтажа 28 | ||||
| М8 | 28х18 | 1,7 | 0,3 | 8 |
| М8 | 28х30 | 2,0 | 0,4 | 8 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,4 | 8 |
| Гайка быстрого монтажа потайная 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
| Гайка быстрого монтажа 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
Монтаж

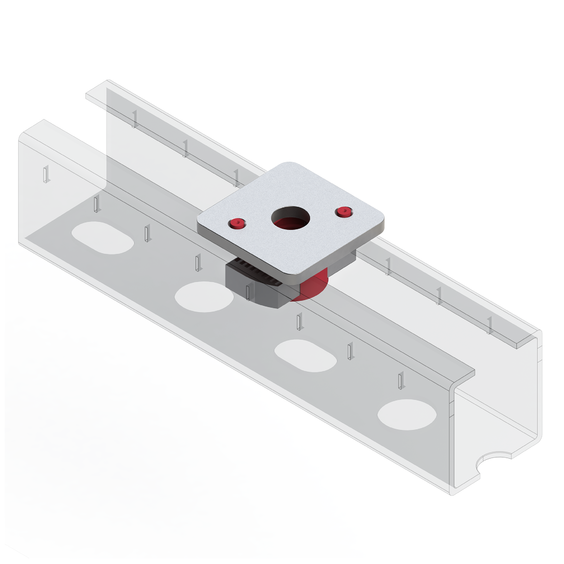

Вставьте передвижную гайку в монтажный профиль, поверните на 90 градусов, выровняйте, ввинтите резьбовой стержень или винт, законтрогайте - и приспособление готово для соединений любого типа.
Преимущества
- Гайку можно произвольным образом перемещать и выравнивать, при этом она не выпадает из профиля.
- Сокращение скорости монтажа.
- Возможность крепления к профилям в одной плоскости.
- Обеспечивает непосредственное крепление к профилям.
- Неразборный предварительно собранный компонент, удобный для использования.
- Установка гайки вровень с краем профиля.
- Удобство в использовании.
