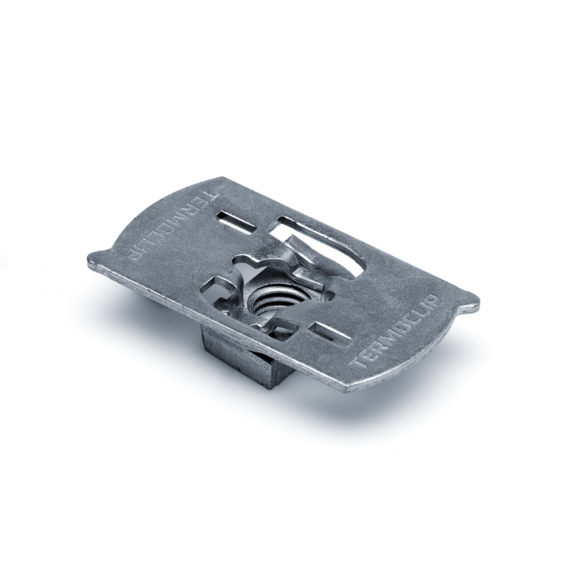

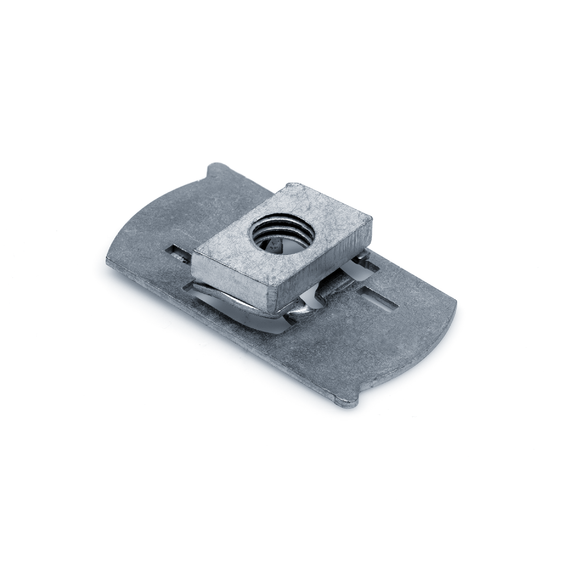

Гайка быстрого монтажа 28 5F M8/M10
Описание:
Предназначена для соединения различных элементов монтажных систем и профилей 28x18, 28x30.
Материал:
Сталь, гальваническое покрытие цинком

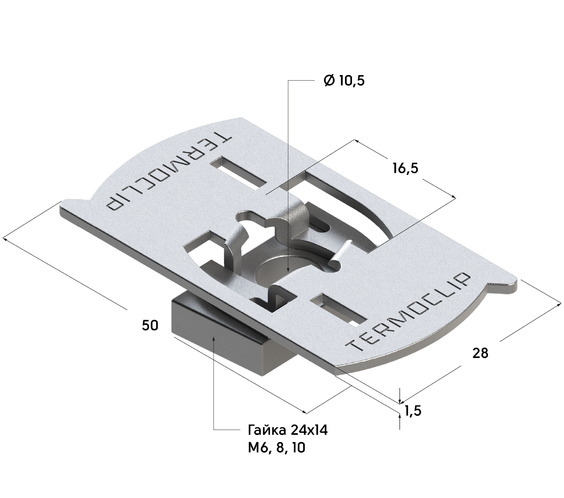

| Длина, мм | Ширина, мм | Толщина металла, мм | Гайка | Вес, кг | Артикул |
|---|---|---|---|---|---|
| 50 | 28 | 1,5 | М8, 24x14x5, 840 | 0,023 | 09112001 |
| 50 | 28 | 1,5 | М10, 24x14x5, 840 | 0,023 | 09112002 |
Нагрузки. Гайки быстрого монтажа
| Наименование | Профиль | Мах. рекомендуемая нагрузка (растяжение) Frec,кН | Мах. рекомендуемая нагрузка (срез) Vrec,кН | Момент затяжки,Нм |
| Гайка быстрого монтажа 28 | ||||
| М8 | 28х18 | 1,7 | 0,3 | 8 |
| М8 | 28х30 | 2,0 | 0,4 | 8 |
| М10 | 28х18 | 2,0 | 0,3 | 8 |
| М10 | 28х30 | 2,2 | 0,4 | 8 |
| Гайка быстрого монтажа потайная 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |
| Гайка быстрого монтажа 38-40 | ||||
| М8 | 38х40 | 4,0 | 2.0 | 20 |
| М10 | 38х40 | 8,0 | 2,5 | 40 |
| М12 | 38х40 | 8,0 | 3,0 | 50 |

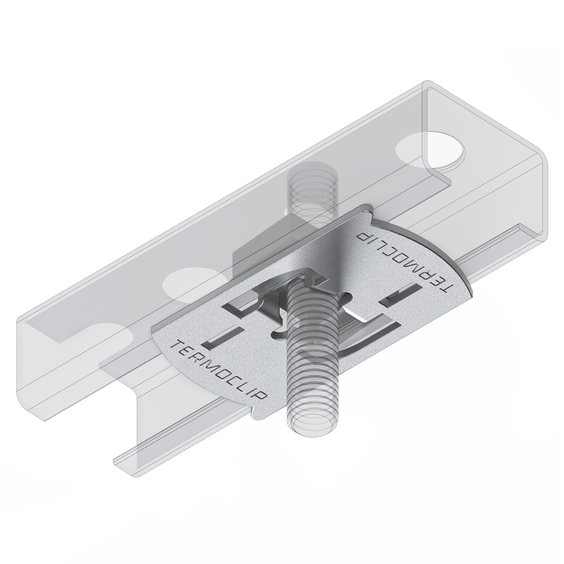

Монтаж
- Гайку можно произвольным образом перемещать и выравнивать, при этом она не выпадает из профиля;
- Сокращение скорости монтажа;
- Возможность крепления к профилям в одной плоскости;
- Обеспечивает непосредственное крепление к профилям;
- Неразборный предварительно собранный компонент, удобный для использования;
- Установка гайки-барашка вровень с краем профиля;
- Удобство в использовании.
Преимущества
- Передвижную гайку можно произвольным образом перемещать и выравнивать, при этом она не выпадает из профиля;
- Сокращение скорости монтажа;
- Возможность крепления к профилям в одной плоскости;
- Обеспечивает непосредственное крепление к профилям;
- Неразборный предварительно собранный компонент, удобный для использования;
- Установка гайки-барашка вровень с краем профиля;
- Удобство в использовании.
